第六章 表面織構符號
前言: 加工後零件表面，肉眼看似非常光滑，但用放大鏡觀察，可發現因機件加工製造過程中所造成的表面凹凸不平。表面粗糙度指單位長度內工件表面的凹凸程度與狀態，則零件圖上加註表面符號表示之。
表面符號之組成:
表面符號是以基本符號「√」為主體，在特殊位置可加註下列各項：
1. 切削加工符號
2. 單一表面織構要求、基準長度
3. 加工方法代字或表面處理
4. 其他表面織構要求、基準長度
5. 刀痕方向符號
6. 加工裕度
基本符號:
不得單獨使用，至少必須加註上述六項其一
為了更明確，將切削加工符號細分為三種:
1. 必須切削表面
2. 不得切削加工表面
3. 依表面粗糙自由選擇切削加工與否
標註方向:必須將符號指向加工測，表面粗糙度數值向上或朝左
表面粗糙度與等級對照表
|
Roughness values Ra |
Roughness Grade Numbers |
|
|
m |
in |
|
|
50 |
2000 |
N12 |
|
25 |
1000 |
N11 |
|
12.5 |
500 |
N10 |
|
6.3 |
250 |
N9 |
|
3.2 |
125 |
N8 |
|
1.6 |
63 |
N7 |
|
0.8 |
32 |
N6 |
|
0.4 |
16 |
N5 |
|
0.2 |
8 |
N4 |
|
0.1 |
4 |
N3 |
|
0.05 |
2 |
N2 |
|
0.025 |
1 |
N1 |
常用基準長度
|
表面情況 |
超光面 |
精切面 |
細切面 |
粗切面 |
光胚面 |
|
|
Ra 單位:μm |
0.01~0.16 |
0.2 |
0.25~1.6 |
2.0~6.3 |
8~25 |
不予規定 |
|
基準長度 單位:mm |
0.08 |
0.2 |
0.8 |
2.5 |
8 |
25 |
表面粗粗度對照表

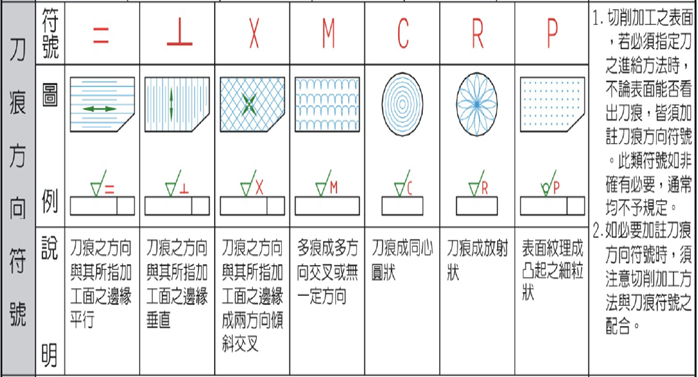

刀痕方向
